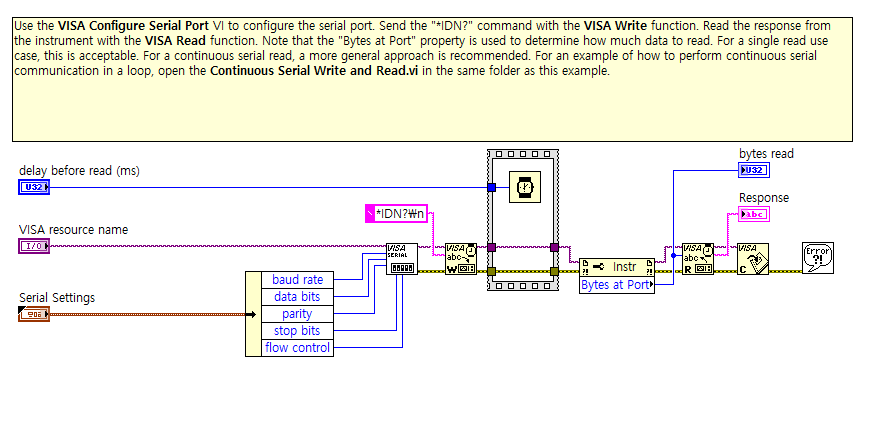

- 예제에서 VISA로 검색하면 가운데 쯤 Simple Serial.vi 파일이 있습니다 이 예제파일을 활용합니다.

- 예제파일을 이용하면 시리얼통신, 즉 Com포트로 선택된 장치의 값을 읽어 오거나 보낼 수 있습니다.

- 저는 시리얼로 불러와진 아두이노의 데이터 값을 표현하라/ 또는 글자를 써서 장치를 동작시켜라는 문제를 낼 것입니다.

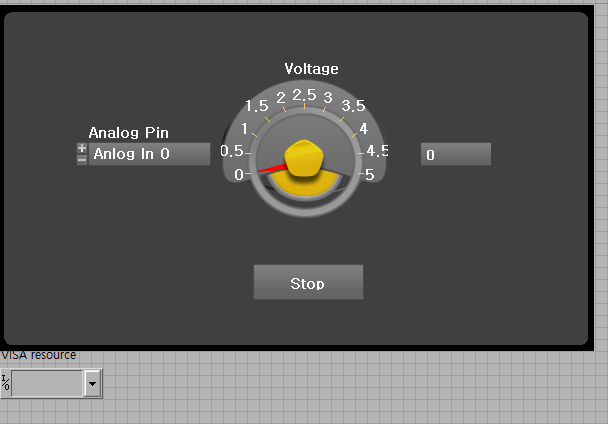

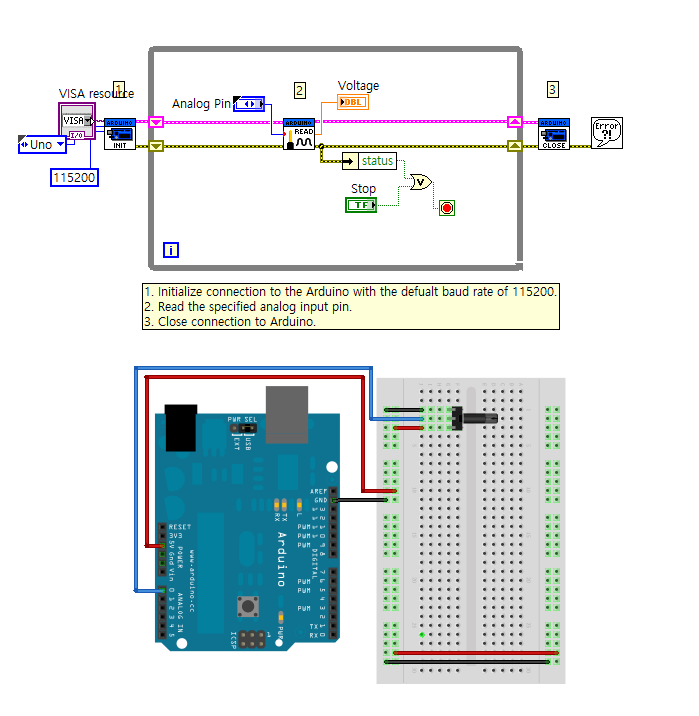

- 아두이노를 기반한 데이터 획득법은 아두이노와 연결 된 상태에서 다음 예제를 활용합니다.

- 지정한 프론트패널에서 제가 출력될 데이터 변수값에 그래프 또는 값을 활용 하는 방법을 지정할 수 있겠죠.

- 아두이노에 지정된 단자로 값을 받아서 값이 잘 표현 될 수 있도록 변형 되는 것이 문제 입니다.

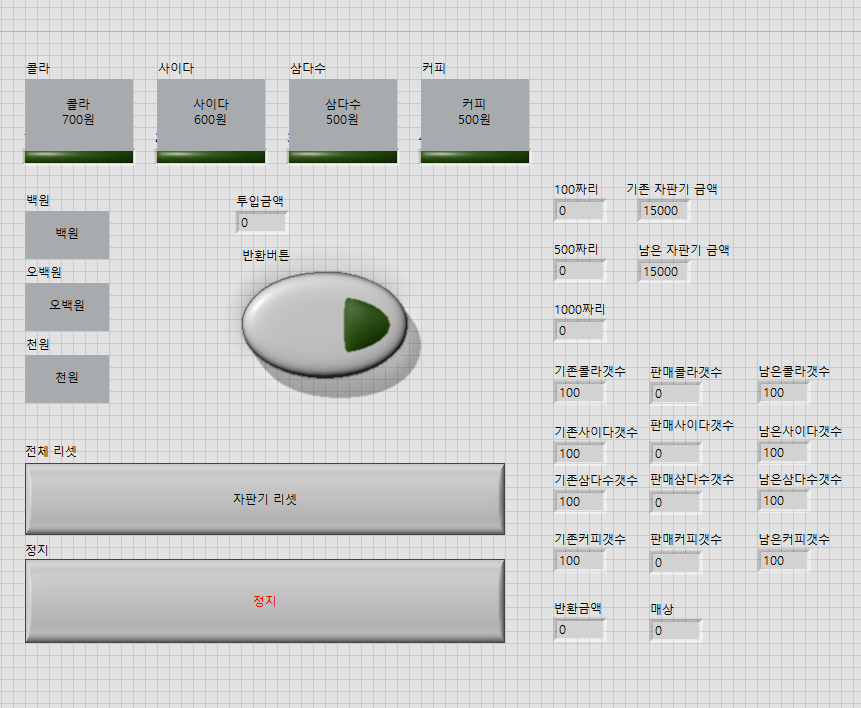

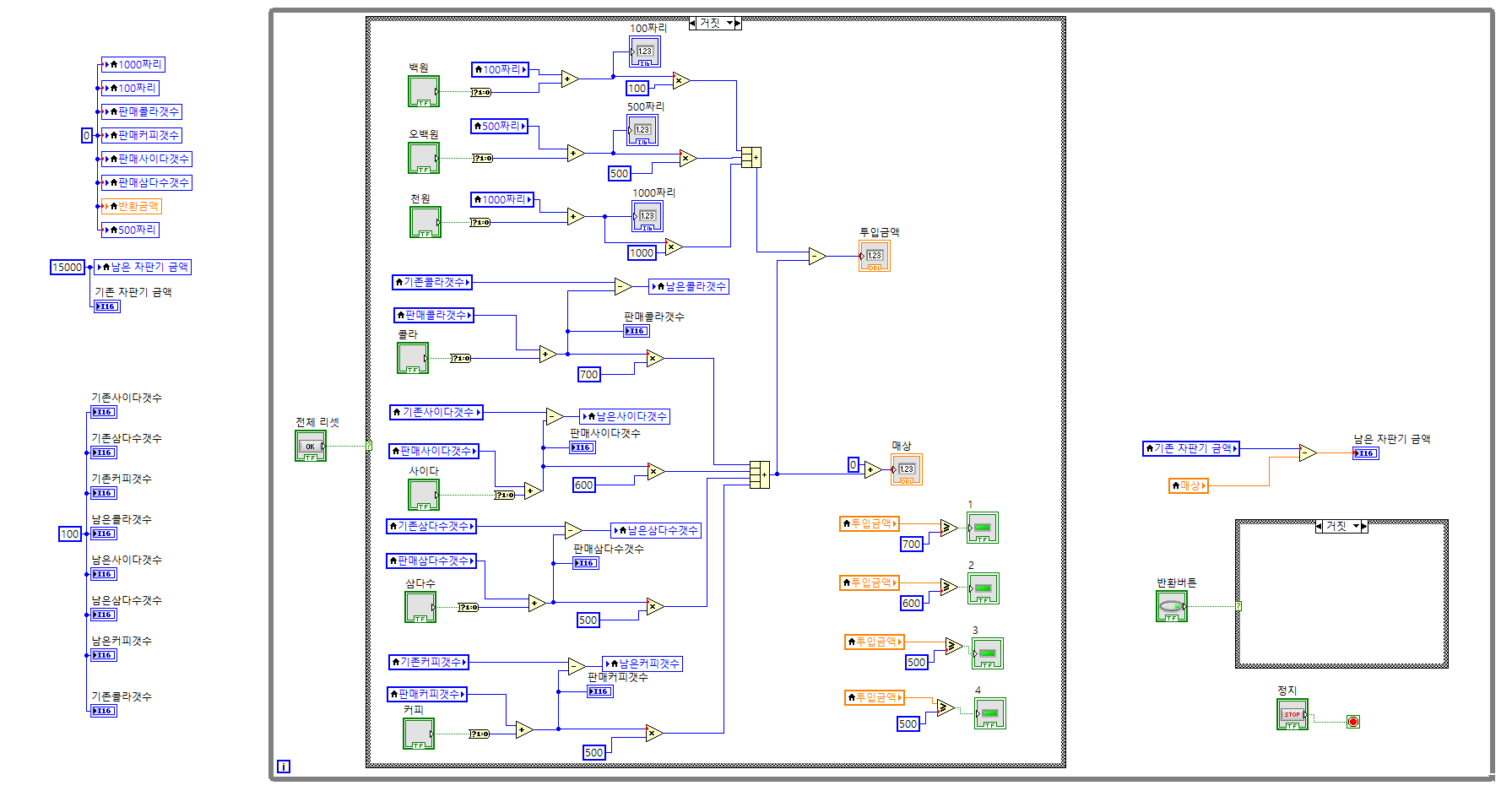

- 돈을 입력하고 얼마가 들어 있는지를 표현하는 기능을 작성하여라.

- 돈이 입력됨에 따라 메뉴의 값이 블리언으로 표현되도록 동작하는 기능을 표시하라.

- 반환 버튼을 누를시 투입된 금액에 따라 반환되는 프로그램을 작성하여라.

- 남아있는 자판기내의 금액 메뉴별 금액을 표현하는 금액을 작성하여라.

중간고사 이후 아래와 같은 프로그램과 데이터 획득 및 제어, 생체 센서 획득 등을 배웠습니다.

- 서보모터를 이용한 동작제어

- 생체 센서를 이용한 데이터 획득

- 스테핑 모터를 이용한 모터드라이버 제어

- 아두이노를 이용한 아날로그 데이터 획득 및 출력 제어

- 시리얼 통신을 이용한 데이터 수집

기말 시험에는 수업시간에 진행했던 모터제어와 시리얼 통신을 이용한 데이터 전송, 생체데이터 획득 등의

내용을 메뉴얼화 하여 일요일 오후 1시 메뉴얼의 상태로 그림만을 여기 사이트에 올려 드리도록 하겠습니다.

LabVIEW 파일은 여기 사이트에 올리지 않고, 그림으로 변환하여 올릴 예정이니 시험 공부는 참고하셔서 제작하시면 됩니다.

기말 시험은 시험시간 동안 작성하여 동작하는 프로그램의 상태를 확인 검토 후 채점하도록 하겠습니다.

그리고 시험지는 시험 후 제출해주시면 되겠습니다. 프로그램은 나중에 문제가 발생될 수 있으니

시험 후 제 메일로 보내주시면 됩니다.
