전기전자기초 교육 어떻게 할까 많은 고민을 합니다.

블로그와 동영상을 통해 앞으로 전자기초관련된 교육을 앞으로 진행해보려고 합니다.

영상을 보면 잘 나와 있는 책자를 보면 4개를 소개 해주고 있습니다.

그중 책의 차례를 정리해 보면

대략 다음과 같이 10강으로 맞춰서 설명하려고 합니다.

https://youtu.be/3YLEowgtG58

1. 저항

2. 콘덴서

3. 다이오드, LED

4. 트렌지스터

5. 전계효과트렌지스터(FET)

6. 정전압소자 및 회로

7. 테스터장비들

8. 비안정회로

9. 전원회로

10. 각종 전자센서 및 기타 부품

가장 일반적이고 보편적인 전자기초 학습을 도와 드릴 수 있도록 하겠습니다.

저 또한 기초 전자공부를 위해 다음 분야를 공부해 왔습니다.

앞으로 메이커교육 또는 프로젝트 들을 진행하는데 있어 많은 기초가 될 수 있으면 좋겠습니다.

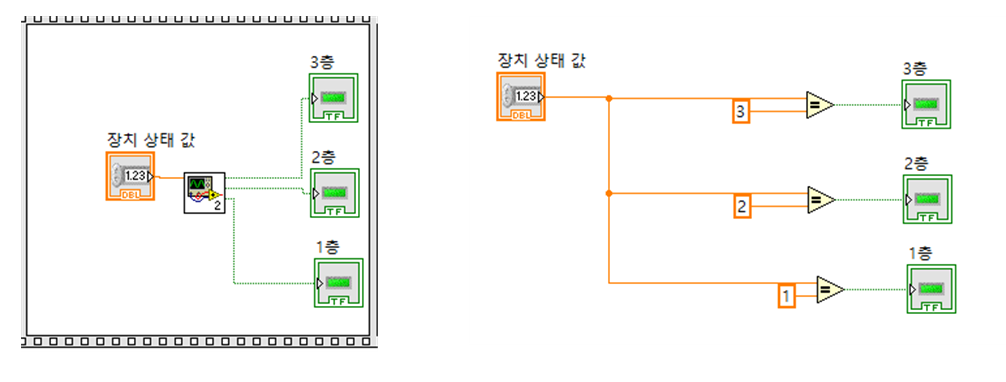

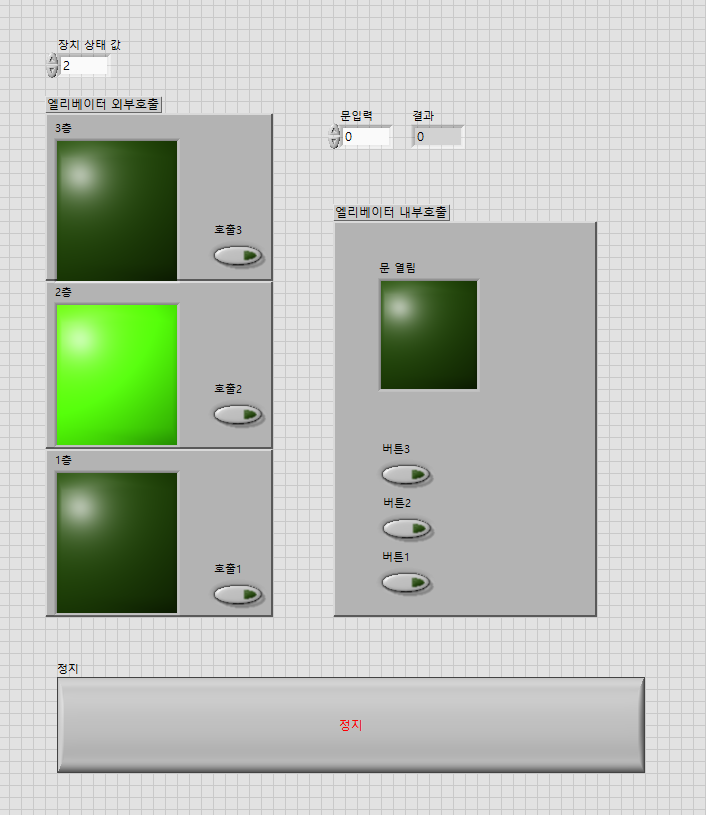

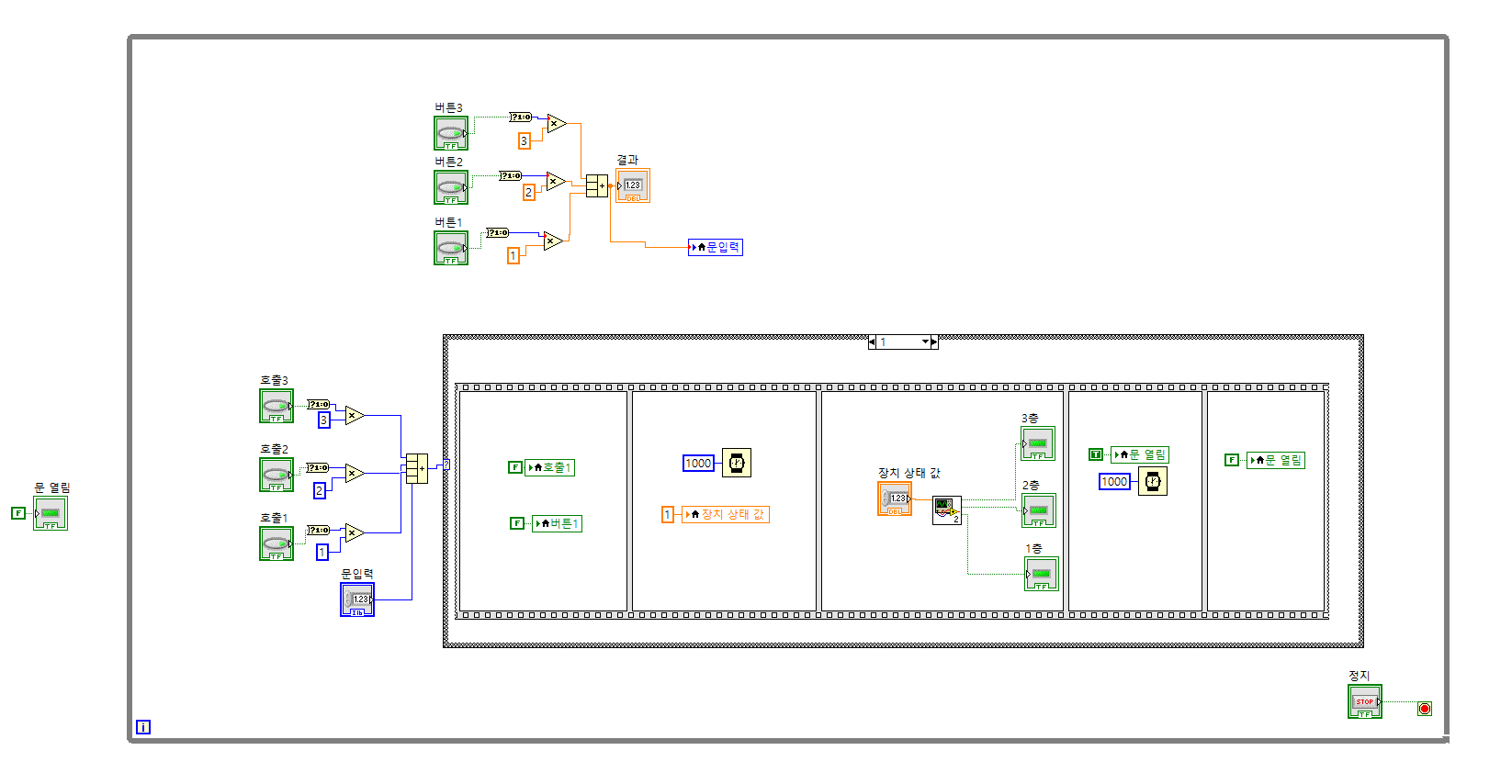

- 3층으로 제작된 엘리베이터 프로그랩

- 기본 기능

=> 각 층에서 엘리베이터를 호출할 수 있는 버튼을 제작하고

     엘리베이터 도착시 표시와 엘리베이터의 상태값을 표현하여라

=>엘리베이터를 타고 내부에서 가야할 층의 버튼과 열렸음과 닫혔음을 표현하는 프로그램을 작성하여라.

- 스테핑 모터를 회전시키는 방법은 다양하게 있습니다.

- 그러나 원리는 동일 합니다. 4개의 모터 케이블에 순서에 맞춰서 신호를 주면 모터가 회전하는 방식입니다.

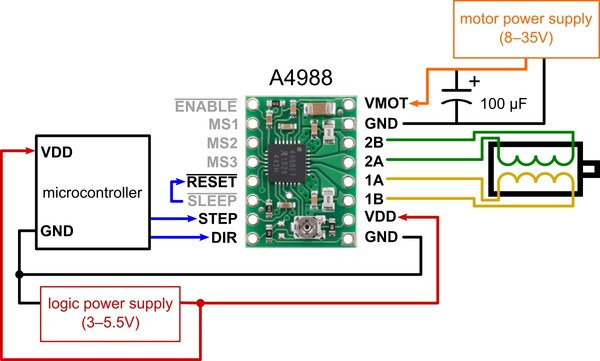

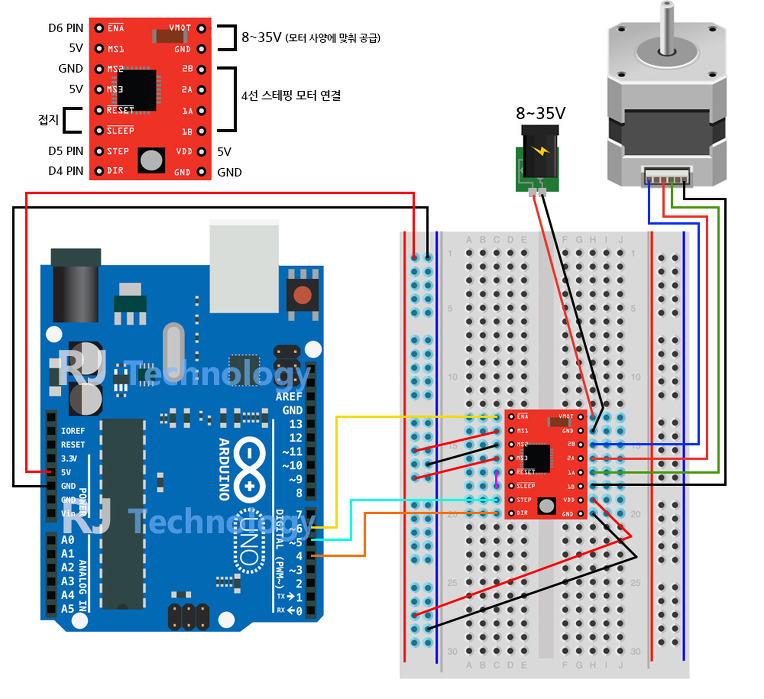

- 모터를 쉽게 동작시키기위해 주로 모터드라이버 칩을 활용하게 됩니다. 하나의 신호를 주면

  모터 드라이버칩이 순차적으로 신호를 맞춰가며 동작시키게 됩니다.

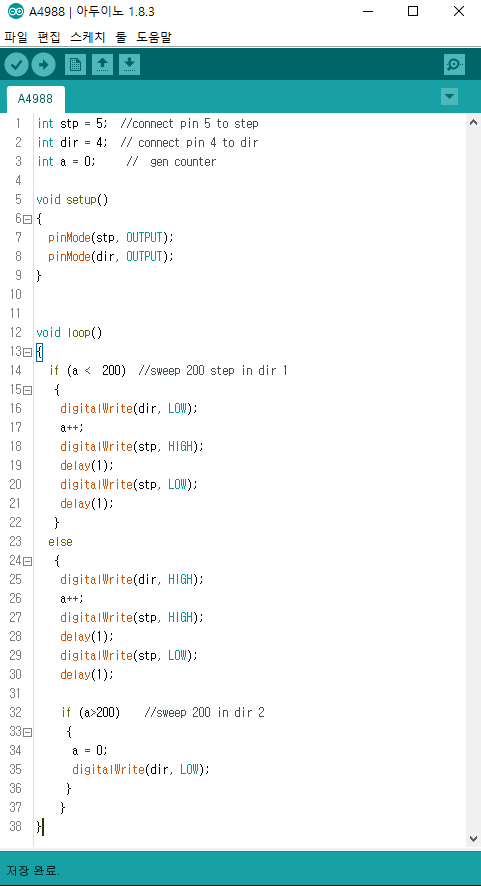

- 여기서 핵심은 모터 드라이버 칩에 STEP이라는 핀과 DIR이라는 핀에 신호를 정확하게 부여합니다.

- STEP핀은 펄스를 일정하게 주입하면 되고, DIR의 ON 또는 OFF 신호에 따라 정방향 역방향으로

  모터가 회전할 것입니다.

- 스테핑모터의 경우 대게 1.8도로 제작 되어 있고 STEP 핀에 주입되는 펄스값에 따라 회전하는 값이 지정됩니다.

  즉, 한바퀴를 정확히 회전시키기 위해 200펄스의 값을 넣게되면 모터는 360도 회전하게 되겠죠.

- 참고해서 여러분들이 원하는 모터의 회전 또는 정방향 역방향 제어를 하면 됩니다.
